Труба ЭНЕРГОПЛ ТС 2 DN200х14,7 SN32 F180
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Длина отрезка, м | 13 |
| Цвет (внешний слой) | Черный с красными полосами |
| Цвет (внутренний слой) | Синего цвета |
| Наружный диаметр, мм | 200 |
| Сопротивление удару | N (нормая) |
| Сопротивление изгибу | Жесткая |
| Герметичность соединений, ГОСТ 14254-96 | IP68 |
| Электрическая прочность, мин | не менее 15 |
| Термостабильность при t 200 °С, мин | не менее 120 |
| Теплопроводность, Вт(м·К) | 0,7 ± 0,2 |
| Масса трубы, кг | 111,28 |
| Радиус изгиба, ° | не менее 20 |
| Испытание раскаленной проволокой, °С | 960 |
| Кольцевая жесткость SN, кН/м² | 32 |
| Твердость по Шору D (наружный слой) | 66 |
| Макс. усилие тяжения Fmax, кН | 180 |
| Код усилия протяжки | F2 |
| Категория стойкости к горению, ГОСТ Р 53313-2009 | ПВ-0 |
| Группа горючести по ГОСТ 30244-94 | Г1 |
| Внутренний диаметр, мм | 170,6 |
| Сопротивление сжатию, Н | 1250 |
| Сопротивление изоляции, мОм | более 100 |
| Толщина стенки, мм | 14,7 |
Описание
Предназначена для строительства электрической кабельной канализации напряжением до 110 кВ, в качестве защитного негорючего футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.

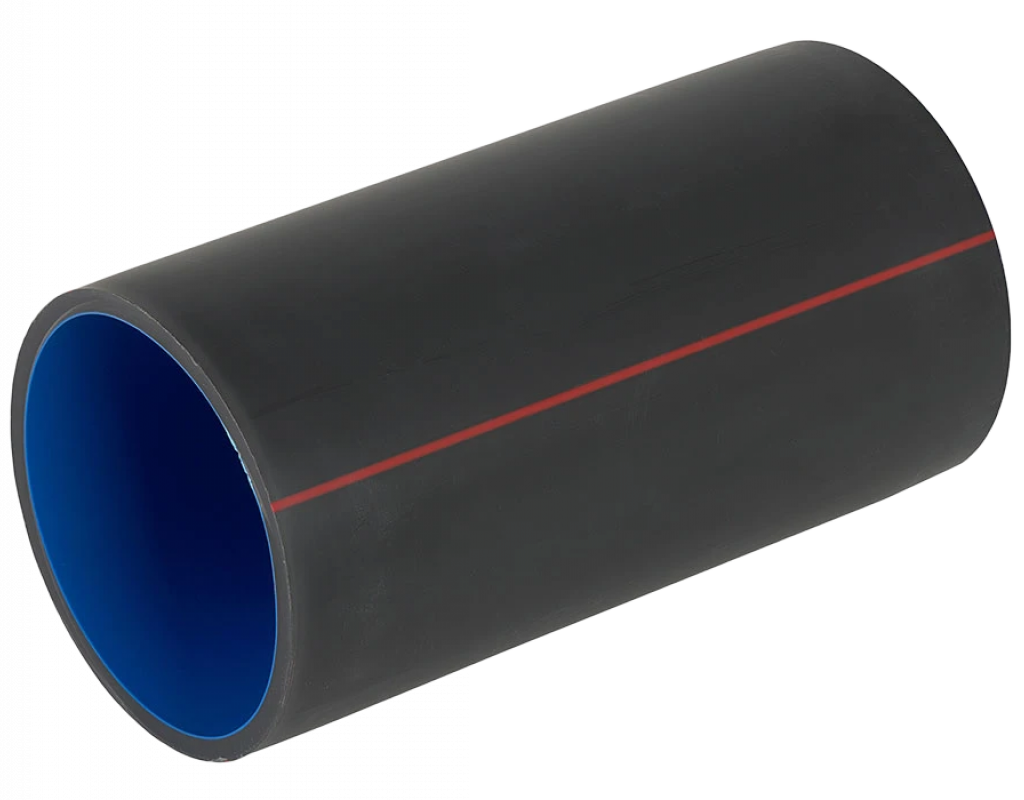

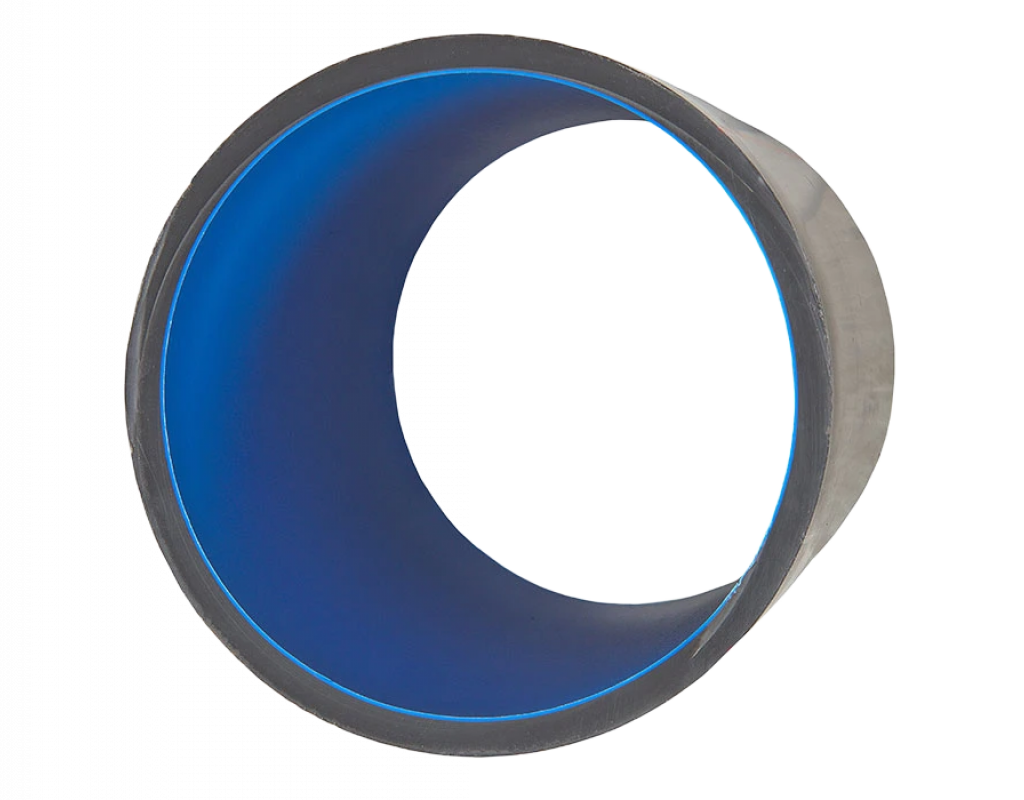

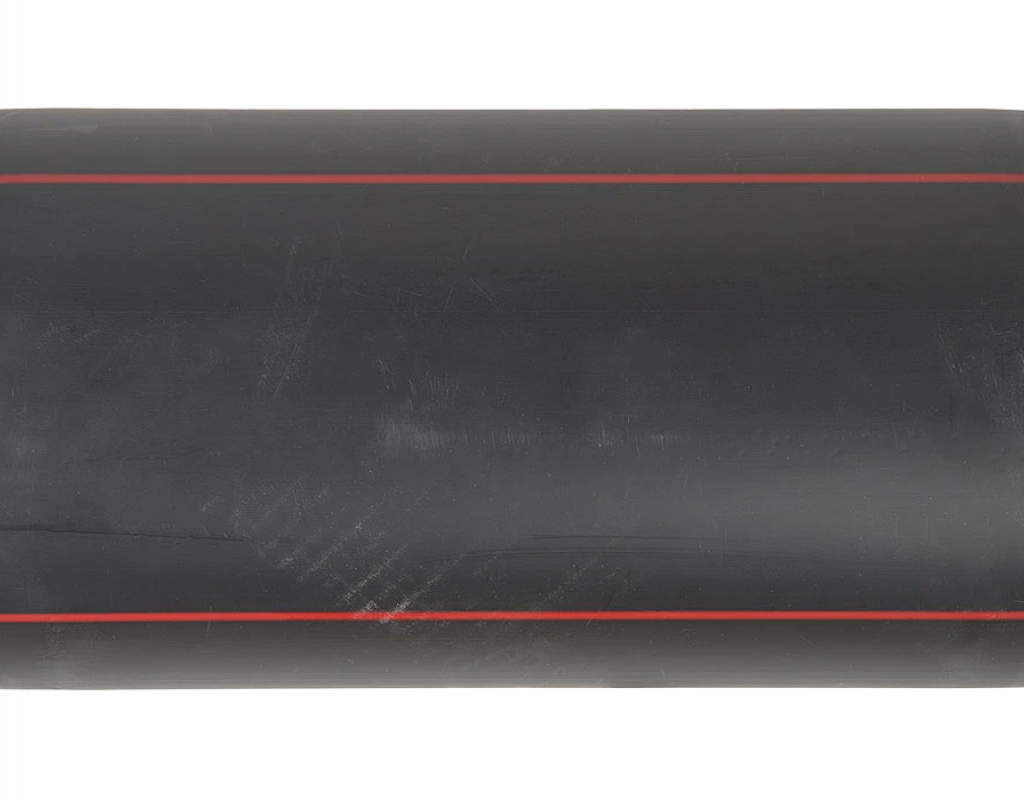

Труба двухслойная гладкая с негорючим внутренним слоем. Состоит из внешнего и внутреннего слоев. Наружный слой изготовлен из термостойкой полимерной композиции черного цвета с красными светостабилизированными полосами. Внутренний слой – негорючий, синего цвета. Он предотвращает распространение горения кабеля в случае его возгорания при аварийной ситуации, а также самой трубы. При возникновении короткого замыкания он препятствует адгезии кабеля к стенке трубы. Труба обладает категорией стойкости к горению – ПВ-0 (ГОСТ Р 53313-2009).
Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).
Двухслойная труба имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:
- негорючесть;
- температурные режимы: tраб - 90°С; tдлит - 110° С; tmax - 130°С;
- высокая термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 130°С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 130°С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.
Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019.
Маркировка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.
Комплектация:
| Отрезок трубы | 1 шт. |
