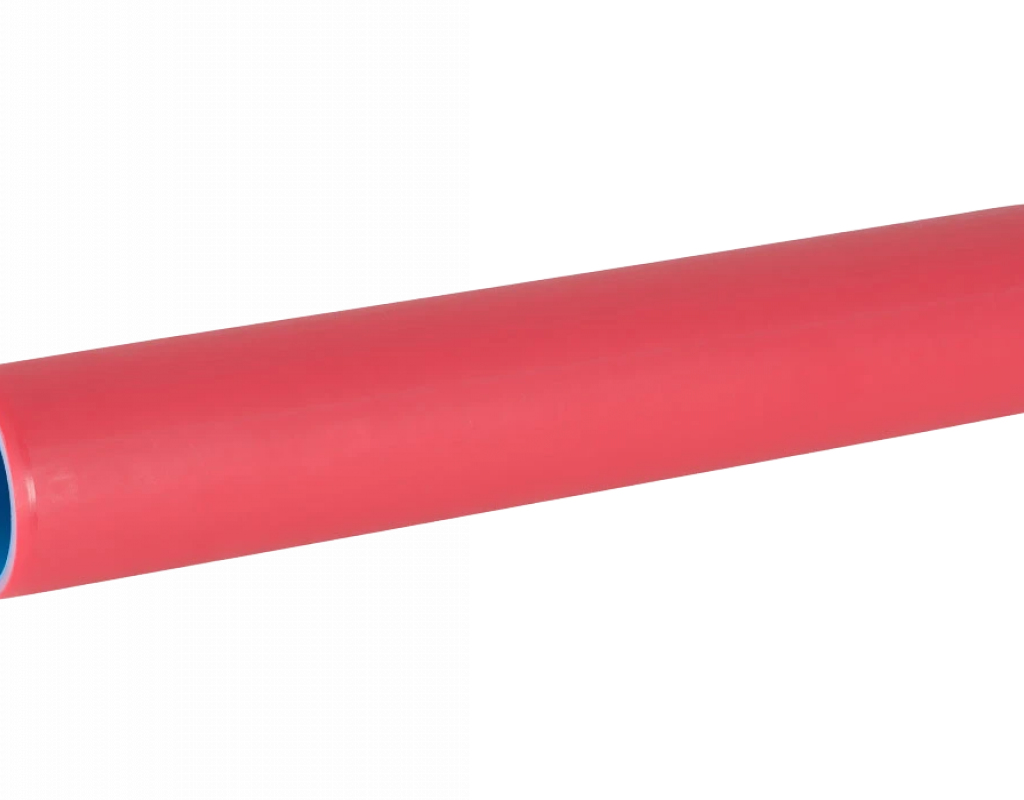

Труба ЭНЕРГОПЛ ТС DN200х14,7 SN32 F180

Номенклатурный номер: 110605-00713

Доставка Доставляем товар по всей России.

Условия возврата

14 дней возврат/обмен
1 год гарантии

Характеристики:

Длина отрезка, м	13
Цвет (внешний слой)	Красный с синими полосами
Цвет (внутренний слой)	Синего цвета
Наружный диаметр, мм	200
Сопротивление удару	N (нормая)
Сопротивление изгибу	Жесткая
Герметичность соединений, ГОСТ 14254-96	IP68
Электрическая прочность, мин	не менее 15
Термостабильность при t 200 °С, мин	не менее 120
Теплопроводность, Вт(м·К)	0,7 ± 0,2
Масса трубы, кг	111,28
Радиус изгиба, °	не менее 20
Стойкость к пробою электрической дугой, кВ	более20
Испытание раскаленной проволокой, °С	750
Кольцевая жесткость SN, кН/м²	32
Твердость по Шору D (наружный слой)	66
Макс. усилие тяжения Fmax, кН	180
Код усилия протяжки	F2
Внутренний диаметр, мм	170,6
Сопротивление сжатию, Н	1250
Сопротивление изоляции, мОм	более 100
Толщина стенки, мм	14,7

Описание

Предназначена для строительства электрической кабельной канализации напряжением до 110 кВ, в качестве защитного футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.

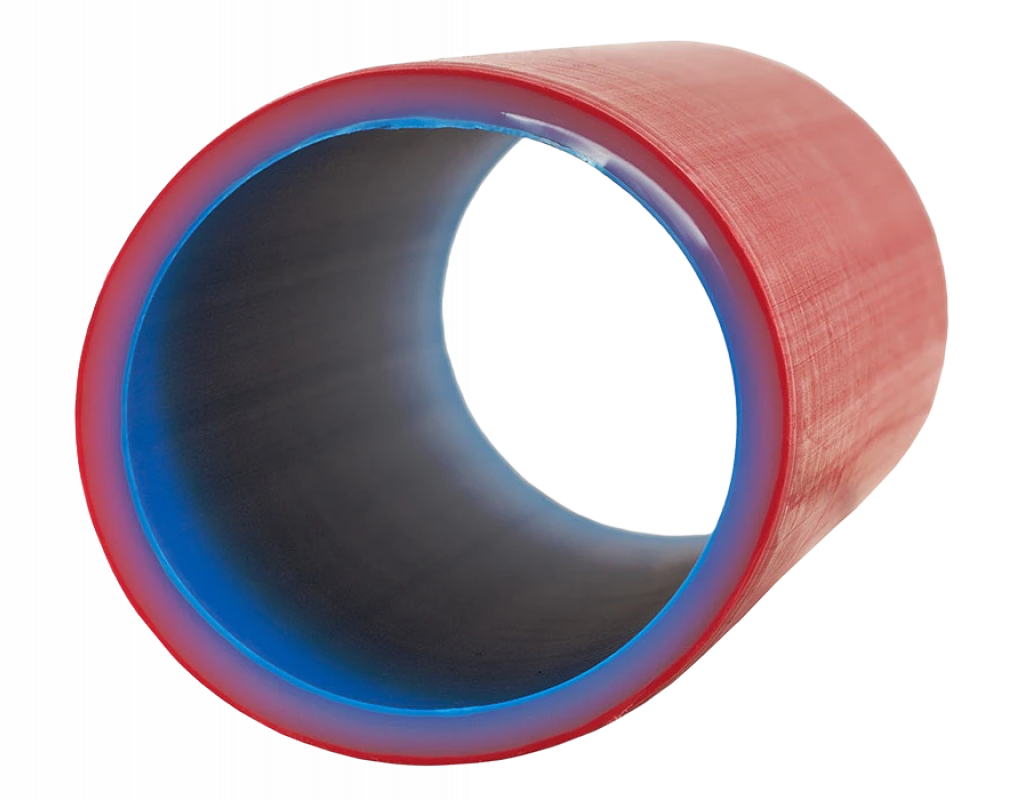

Труба безгалогенная трехслойная гладкая с улучшенными эксплуатационными характеристиками. Состоит из внешнего маркерного слоя красного цвета с синими полосами. Толщина этого слоя составляет до 10% от толщины стенки трубы. Наружный слой позволяет диагностировать значительные повреждения стенки трубопровода. Средний слой изготовлен из термостойкой полимерной композиции белого или черного цвета. Обладает улучшенными свойствами для сварки труб и прочностных характеристик сварного шва. Внутренний слой синего цвета изготовлен из композиции полимеров, стойких к воздействию короткого замыкания и предотвращающих адгезию кабеля с внутренней стенкой трубы. По запросу клиента возможно изготовление наружного слоя черного цвета, для осуществления прокладки трубы открытым способом по эстакадам и мостам.

Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).

Трехслойная труба имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:

- температурные режимы: tраб - 90°С; tдлит - 110°С; tmax - 130°С;
- повышенная термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 130°С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 130°С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.

Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019.

Маркировка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.

Комплектация:

Отрезок трубы

1 шт.
