Устройство УПОВ-MM50-FC/PC ССД
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Диаметр оболочки оптического волокна, мкм | 125 |
| Габариты устройства, мм | 40х40х35 |
| Время подключения, сек | 12 |
| Масса, г | 120 |
| Тип оптического волокна | Многомодовое (MM50) |
| Тип оптических коннекторов | FC/PC |
Описание
Предназначено для оперативного подключения неоконцованного оптического волокна к тестовому оборудованию, используемому при монтаже волоконно-оптических линий передачи (оптическому рефлектометру, источнику оптического излучения, измерителю мощности, оптическому телефону и др.).

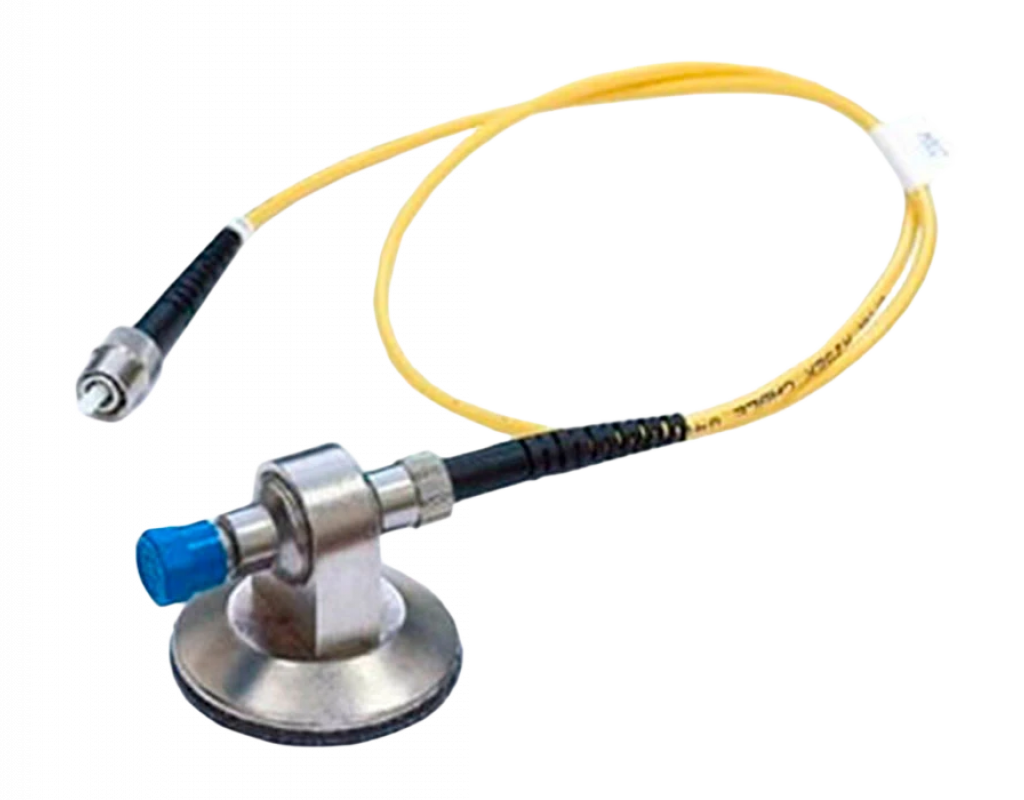

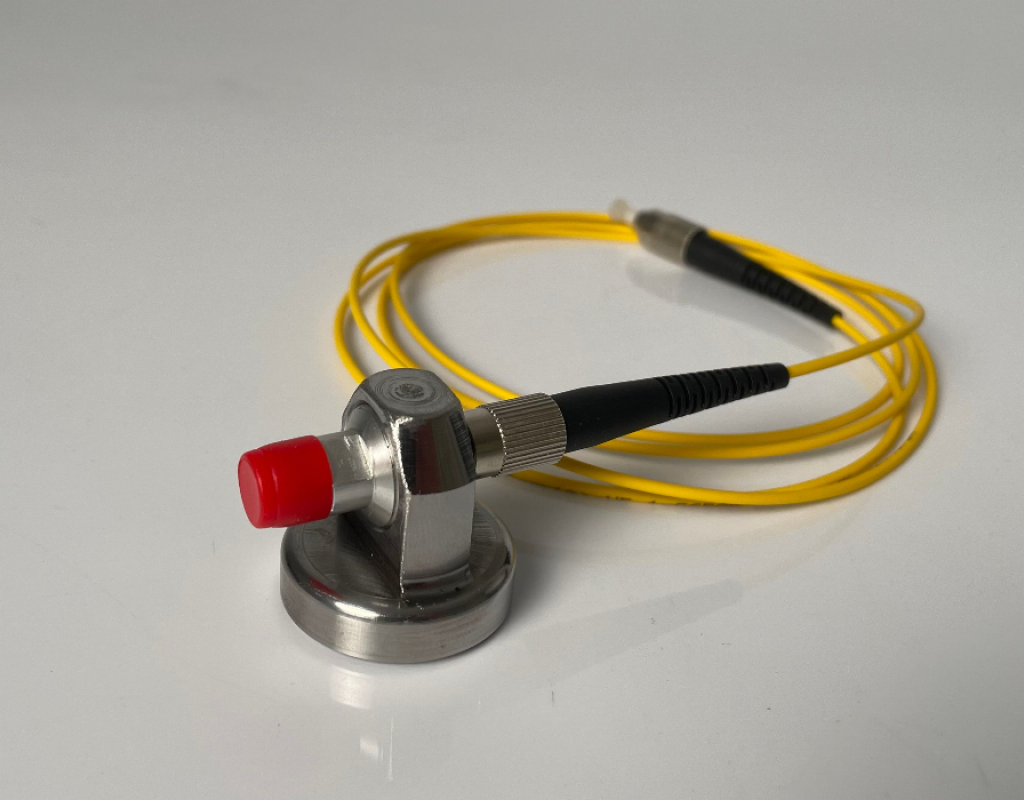

Устройство (УПОВ) состоит из основания, на котором закреплена модернизированная оптическая розетка FC с вклеенным в нее упором. В розетку FC со стороны упора вставлен керамический феррул с металлическим держателем и пружиной, обеспечивающей прилегание фланца феррула к поверхности упора. Место подключения феррула к розетке закрыто корпусом с осевым отверстием, который ввернут в резьбовую часть основания. На торец керамической части феррула наносится густой иммерсионный гель. На наружную часть розетки FC и на конец корпуса навернуты колпачки защитные.
Сняв защитный колпачок с оптической розетки FC, к ней подключают ШОС, который соединяют с измерительным прибором или другим устройством (например, оптическим телефоном). Сняв защитный колпачок с корпуса УПОВ, в отверстие корпуса вводят ОВ со снятым защитным покрытием, до упора его в отшлифованный торец ОВ, вклеенного в феррул оптического соединителя ШОС. Благодаря тому, что стык между феррулами заполнен гелем иммерсионным, обеспечивается достаточное для практических целей качество ввода-вывода оптического излучения в подключаемое ОВ.
Применение устройства способствует сокращению затрат и времени на подключение оптического волокна к оборудованию, в том числе за счет отсутствия необходимости применения скалывателя волокна.

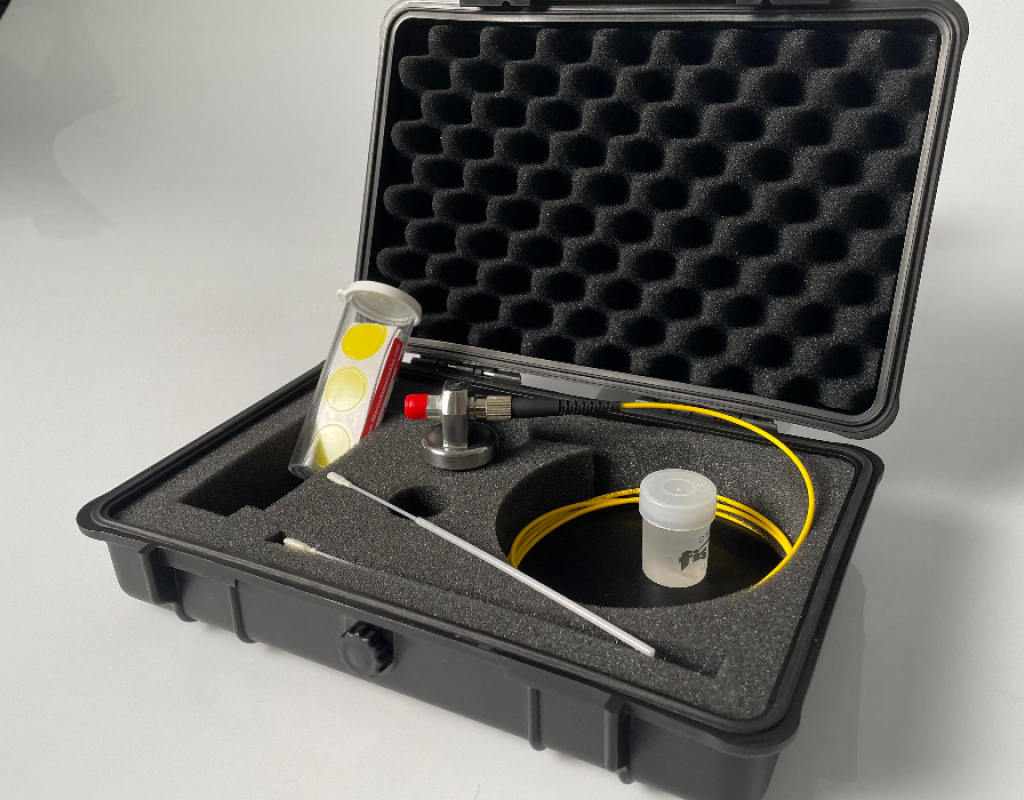

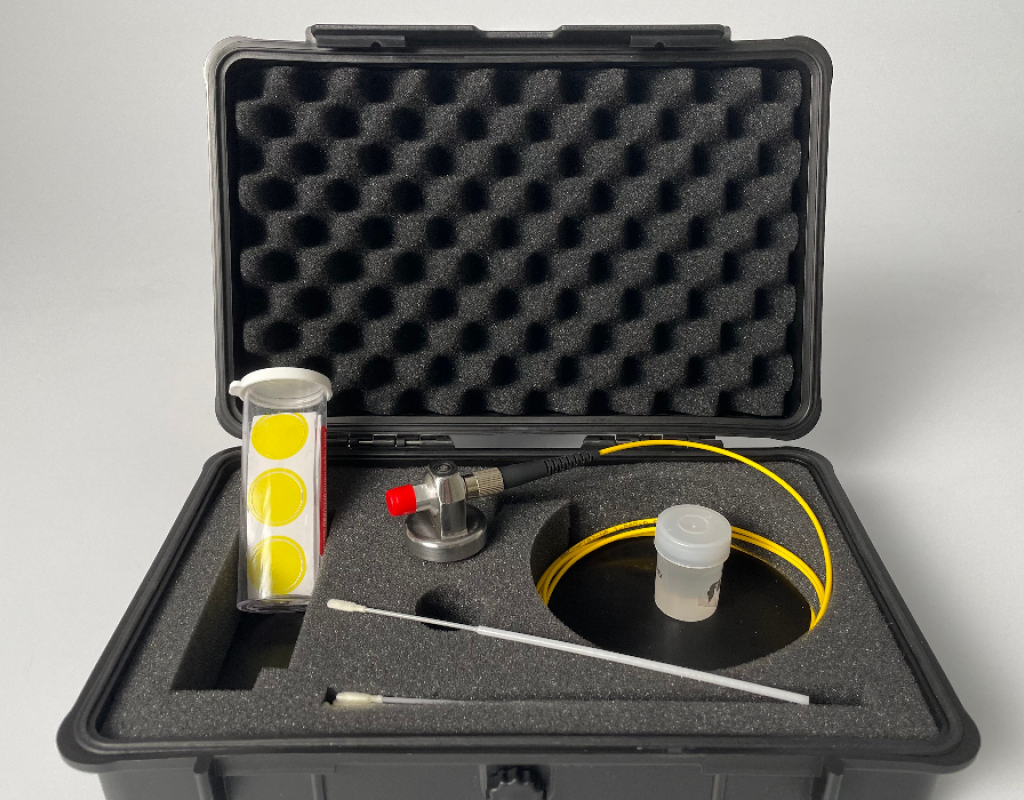

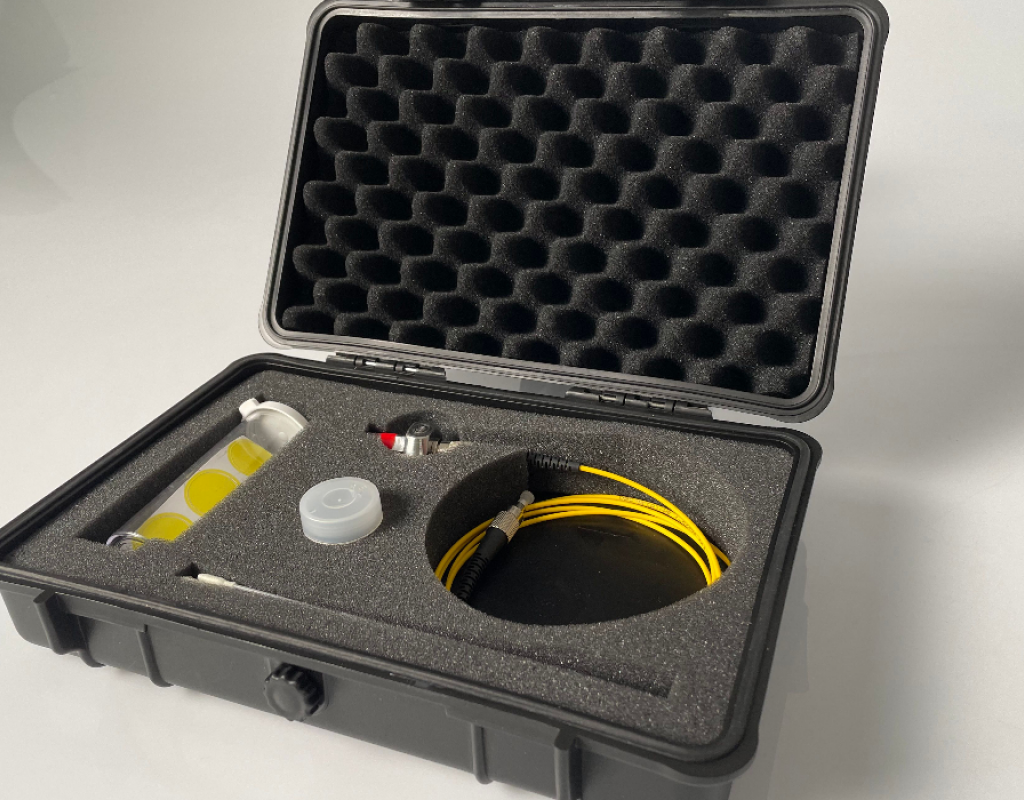

В комплект изделия входят: УПОВ в сборе -1 шт., ШОС длиной 1,5 м, (тип соединителей: FC/PC – FC/PC) – по 1 шт., проволока для чистки адаптеров (чистки феррулов) -1 упак., мини-щетки для чистки розеток - 20 шт, гель иммерсионный - 1 упак., руководство по эксплуатации.

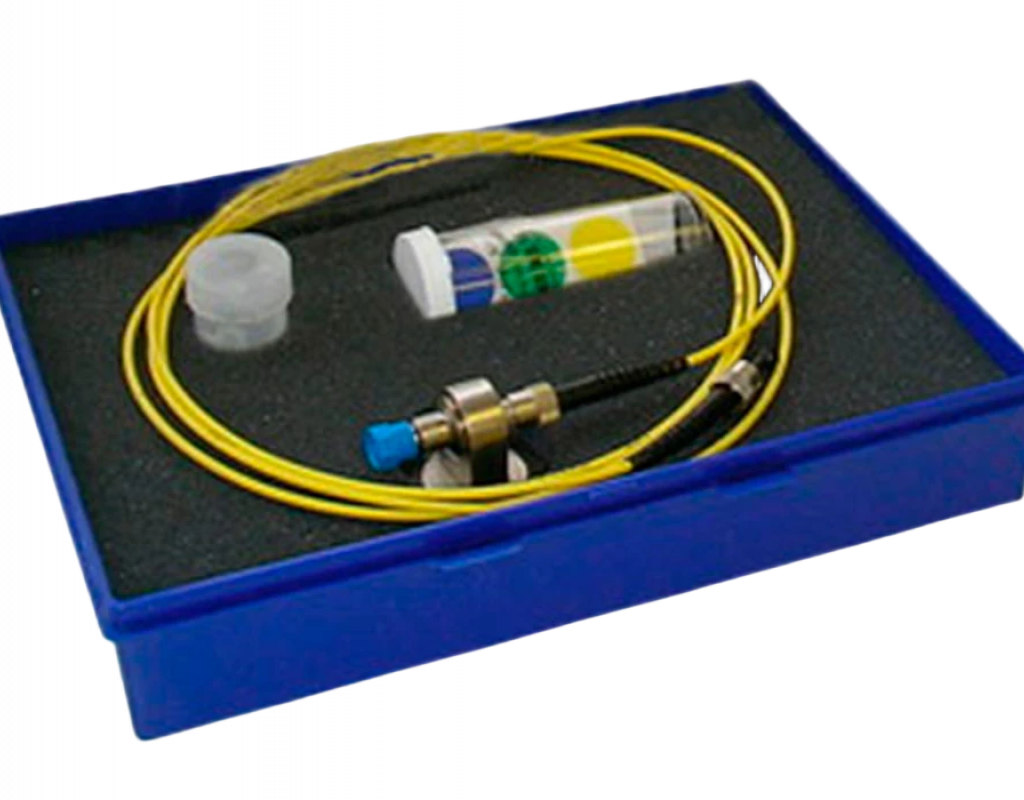

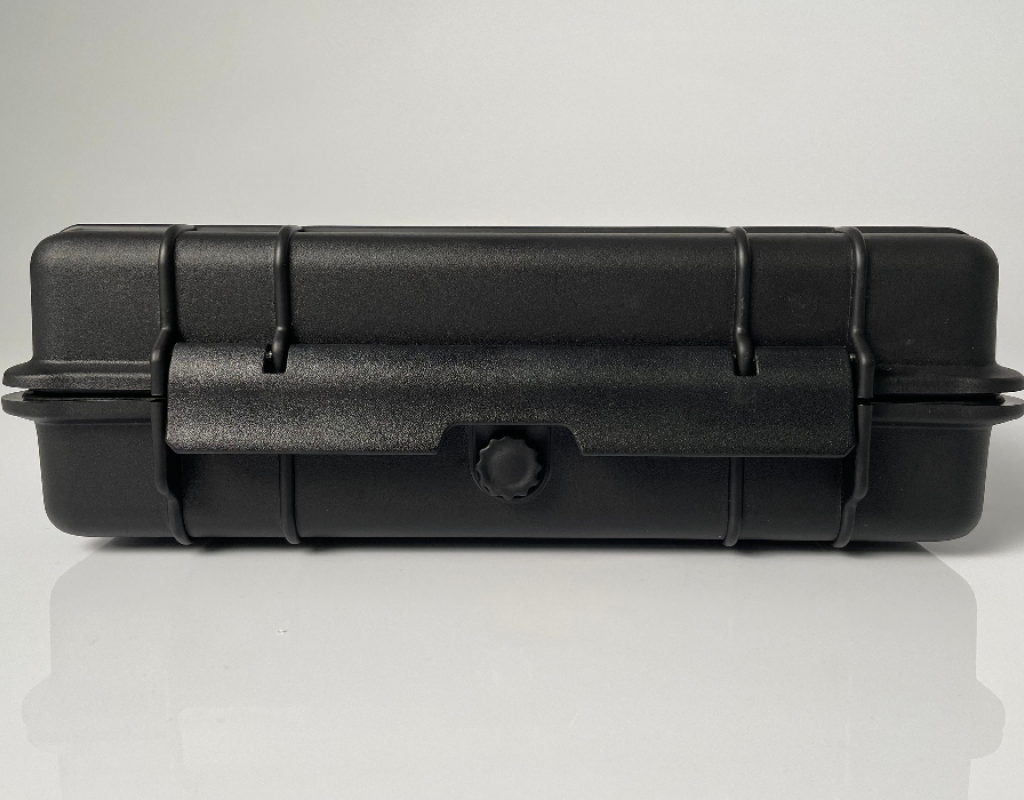

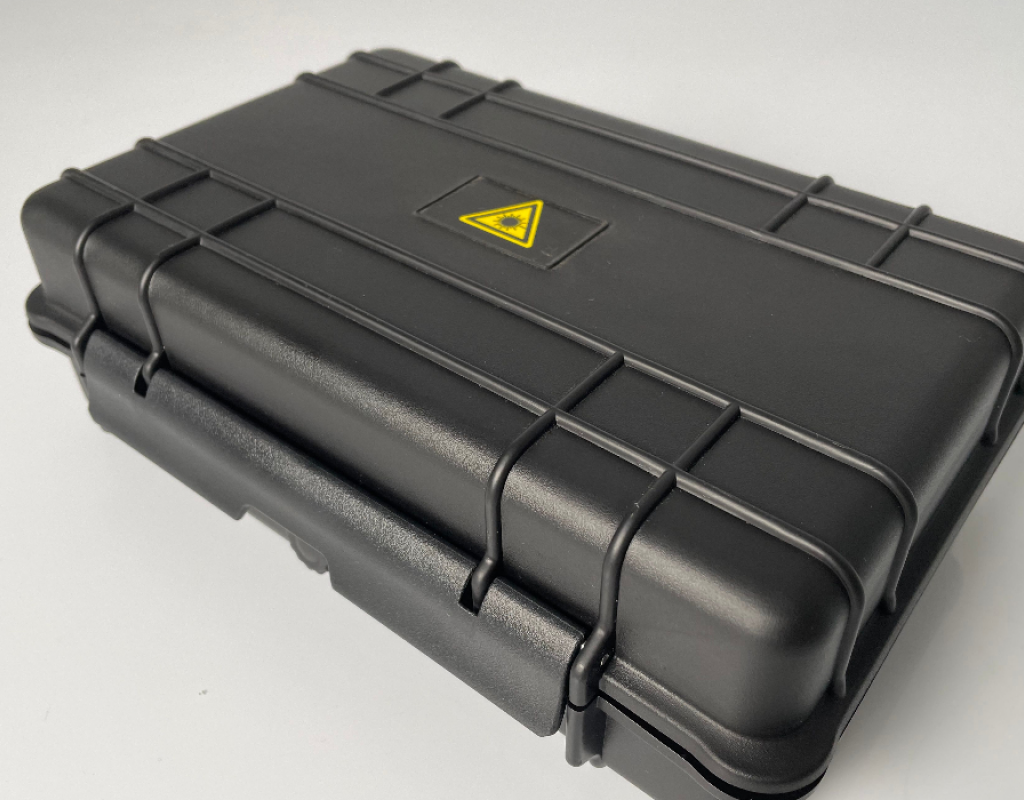

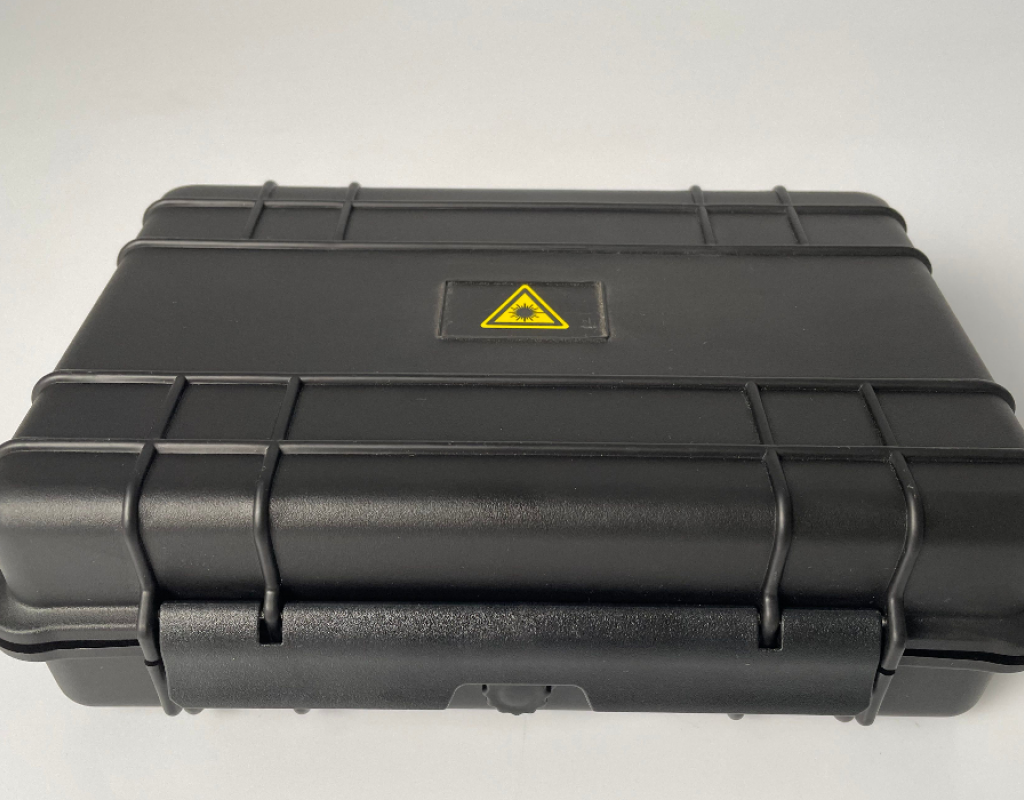

Поставляется в потребительской таре (коробке упаковочной), внутри которой расположена пенополиуретановая пластина с ложементами для укладки комплектующих изделий УПОВ и амортизации.
Комплектация:
| Устройство УПОВ | 1 шт. |
| Иммерсионный гель | 1 уп. |
| Проволока для чистки адаптеров | 1 уп. |
| Стержень для чистки розеток | 20 шт. |
| Руководство по эксплуатации | 1 шт. |
| Упаковочная коробка | 1 шт. |
