Устройство запорное люка ГТС-Л из ВЧ УЗЛ-Л ССД

Характеристики:

Описание

Патент на полезную модель №2358064

Предназначен для предотвращения несанкционированного проникновения внутрь колодца. Устанавливается на горловины канализационных колодцев инженерных сетей Городских Телефонных Сетей (ГТС), расположенных в зонах зелёных насаждений и пешеходных зонах. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

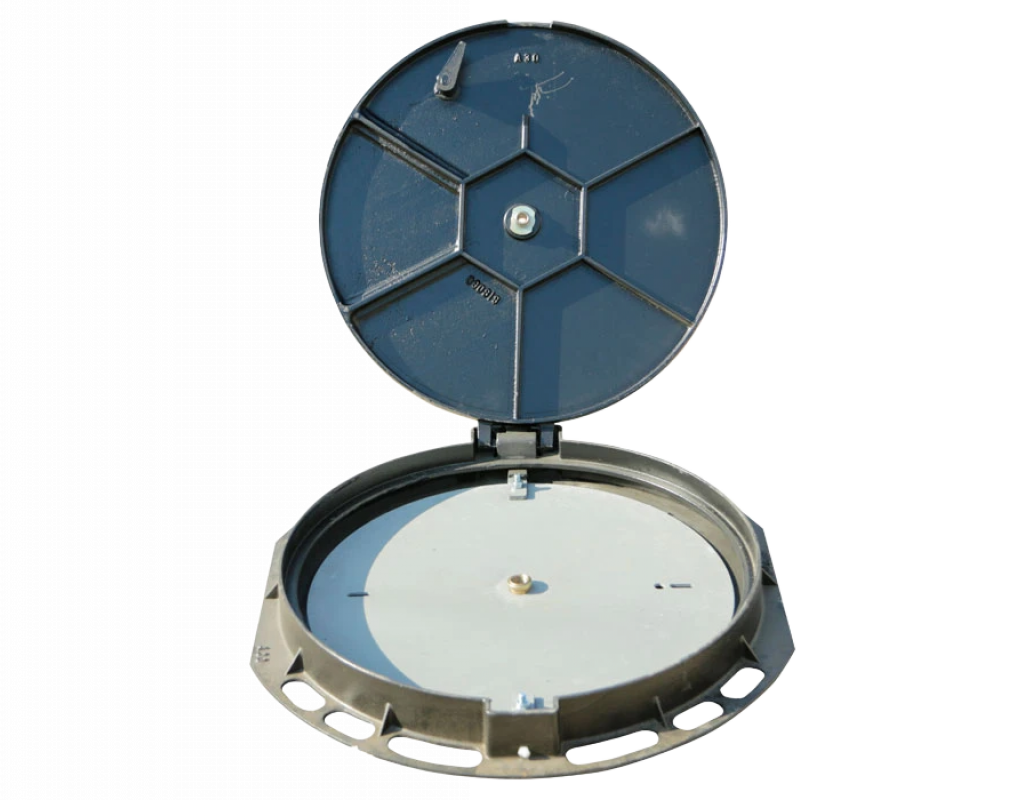

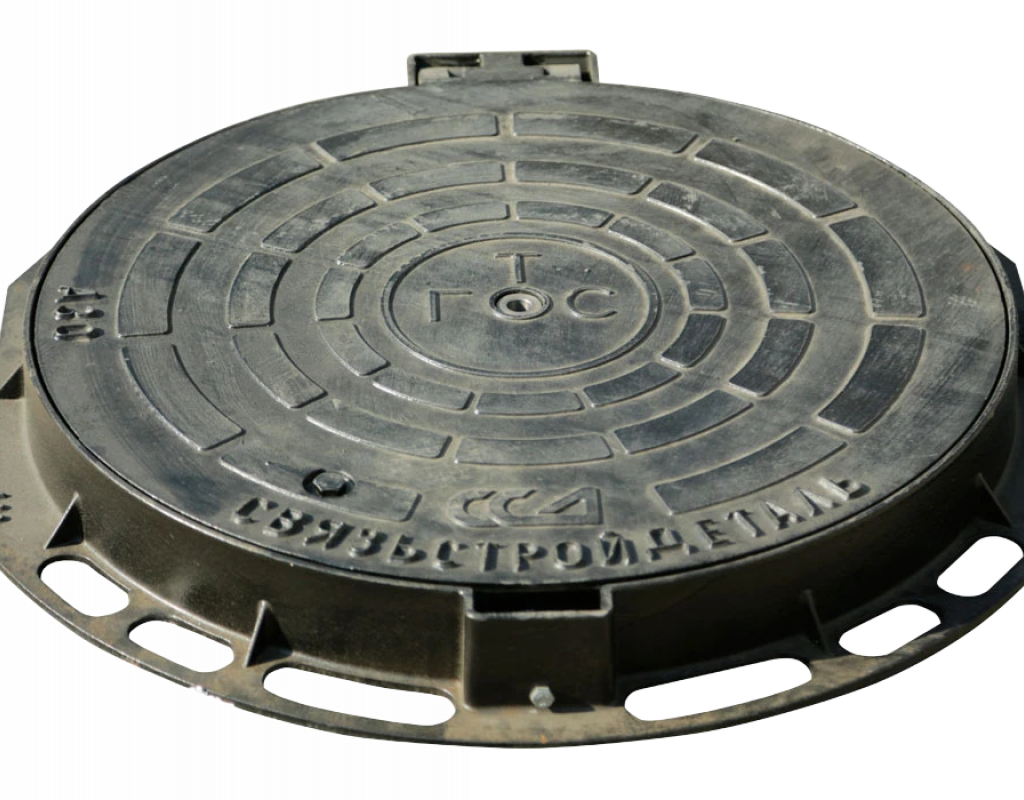

УЗЛ-Л состоит из нижней стальной крышки, корпуса и установленной верхней крышки из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» с шарнирным механизмом. Крышка люка без «ушек» соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплект поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. В крышке имеется вентиляционное отверстие диаметром 20 мм.

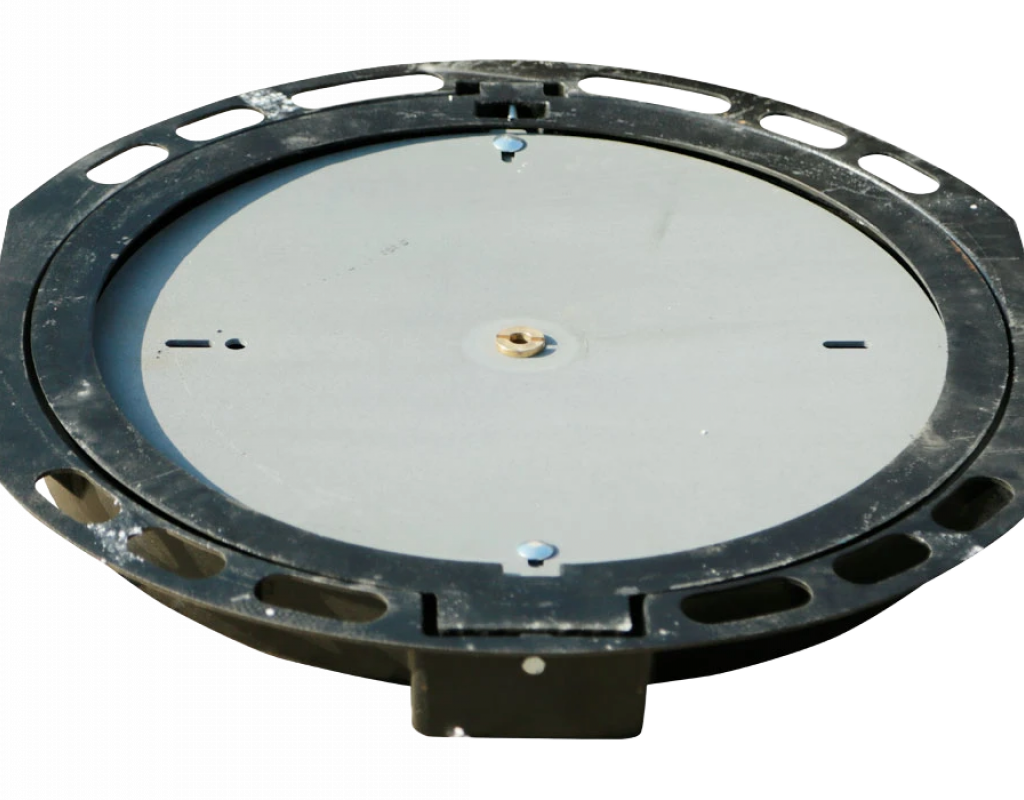

С помощью УЗЛ-Л верхняя чугунная крышка и нижняя стальная крышка надёжно стягиваются между собой. При этом нижняя крышка с задвижкой, продетой в паз обечайки люка, является «якорем», который удерживает всю конструкцию.

Корпус люка с установленными верхней чугунной и нижней стальной крышками, в эксплуатационном положении скрепляются между собой резьбовым соединением при помощи специального ключа. В центре чугунной крышки выполнено отверстие, в котором неподвижным образом установлена проходная втулка с наружной резьбой. Нижняя стальная крышка оснащена задвижкой для её фиксации к корпусу люка, а в её центральной части имеется подъёмная гайка, которая при помощи специального ключа навинчивается до упора на втулку, тем самым обеспечивая запирание верхней чугунной крышки к корпусу люка.

Данное решение целесообразно использовать при новом строительстве. В этом случае приобретается комплект УЗЛ, установленный на чугунный люк необходимого типоразмера в заводских условиях, что исключает сверление чугунного люка и вероятность несовпадения элементов устройства УЗЛ при сборке.

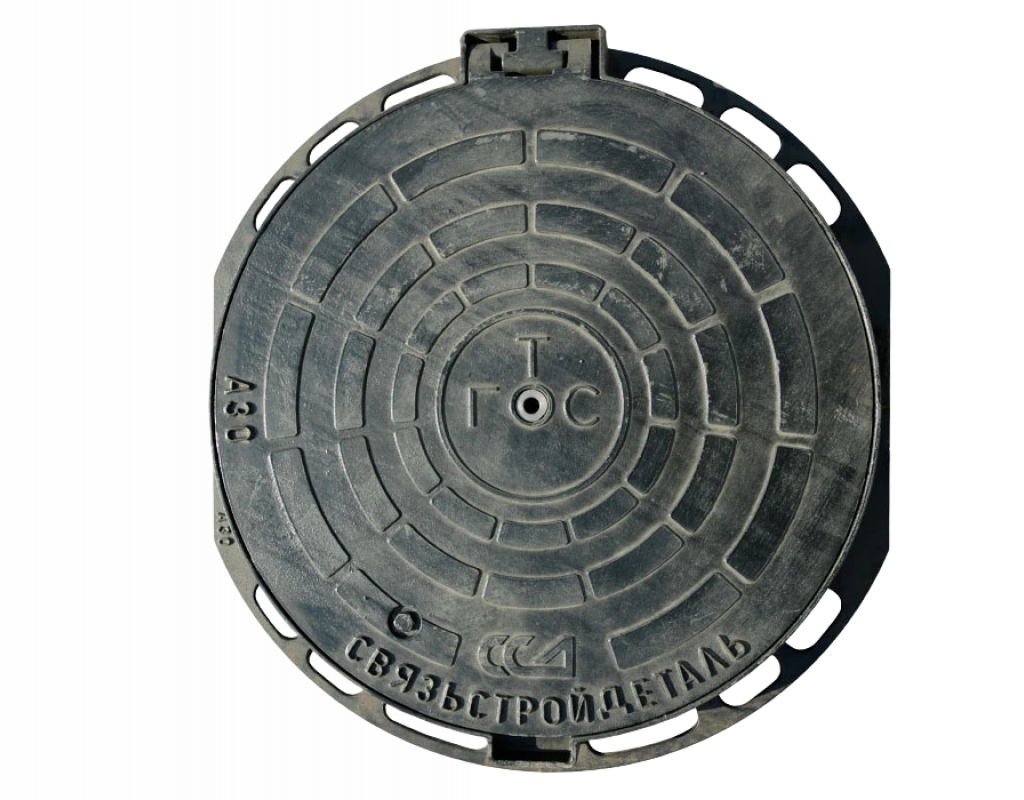

Форма УЗЛ-Л ВЧШГ – круглая.

Особенности люков с шарнирным механизмом из «ВЧШГ»:

• не выделяются на фоне дорожного покрытия;
• меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• возможность манипуляций одному человеку;
• отсутствие вибрирования крышки при наезде автотранспорта;
• битумное покрытие поверхности люка защищает конструкцию от коррозии;
• низкая стоимость металла ВЧШГ в пунктах приема металла;
• устойчивость к различным температурным режимам;
• облегчающий эксплуатацию шарнирный механизм крепления крышки к корпусу позволяет фиксировать крышку в трех состояниях - закрыто, открыто с фиксированным положением 112° и снято с корпуса при 110°;
• современный дизайн;
• возможность нанесения логотипа на крышку люка.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-99 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)».
