УЗНК под плавающий ВЧШГ люк
14 дней возврат/обмен
1 год гарантии
Характеристики:
Толщина стальной плиты, мм | 5 |
Длина стальной плиты, мм | 635 |
Масса, кг | 20 |
Описание
Предназначено для предотвращения несанкционированного проникновения внутрь колодца.
Для возможности установки запорного антивандального устройства, необходимо демонтировать прокладку EPDM.
Устанавливается в качестве запорного устройства или нижней (второй) крышки в люки плавающие из высокопрочного чугуна исполнения ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», а также в горловины колодцев и плит, которые в своей конструкции имеют посадочное место для установки крышки запорного устройства.

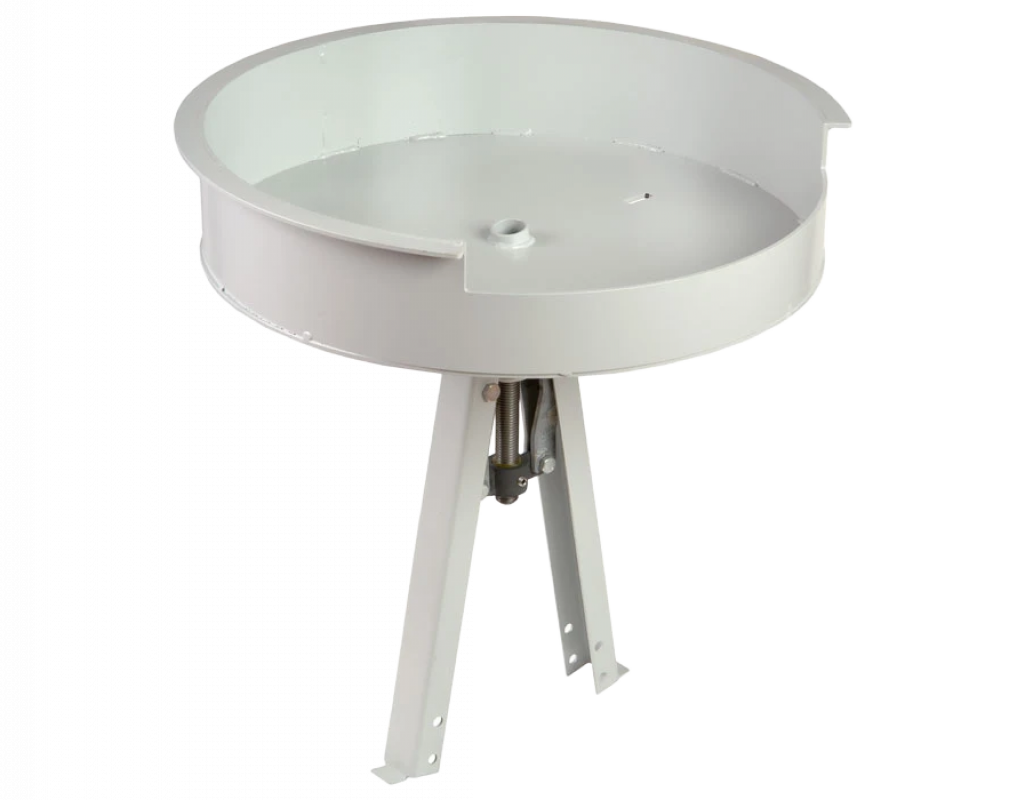

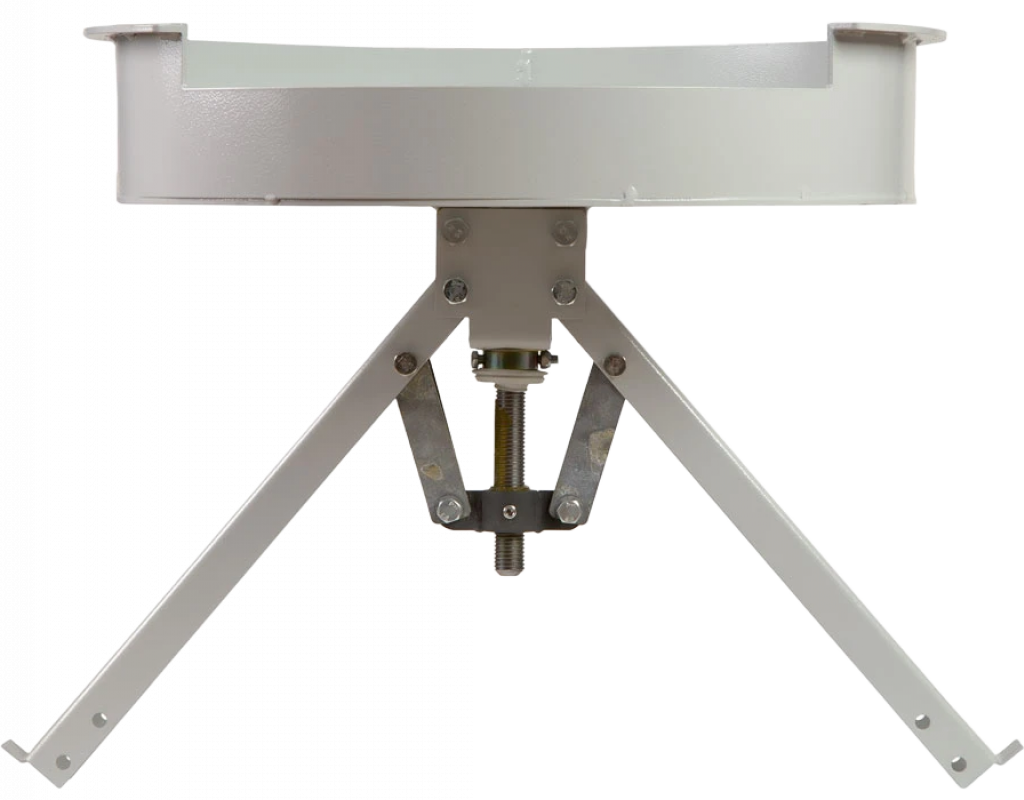

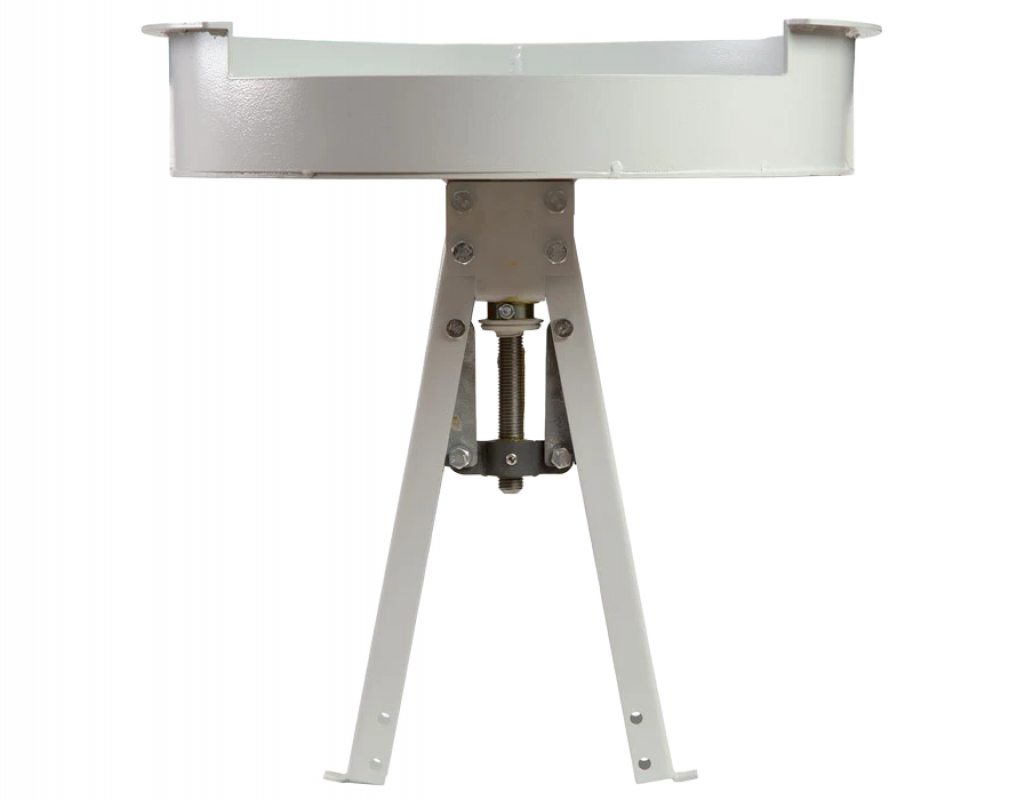

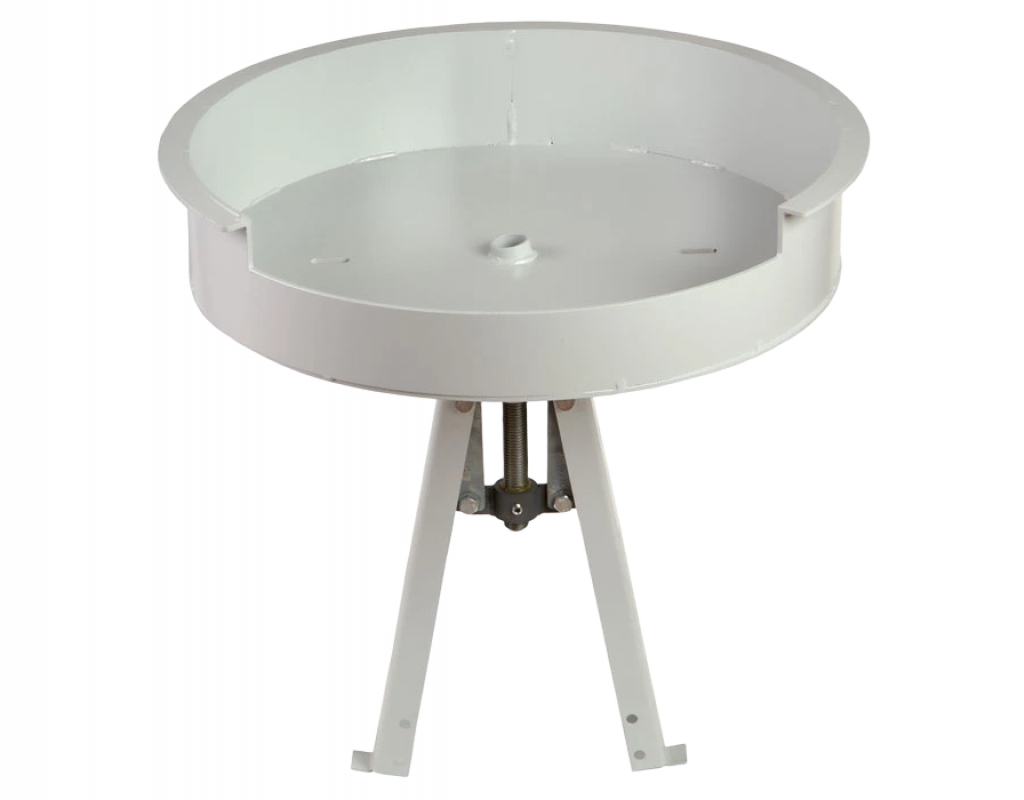

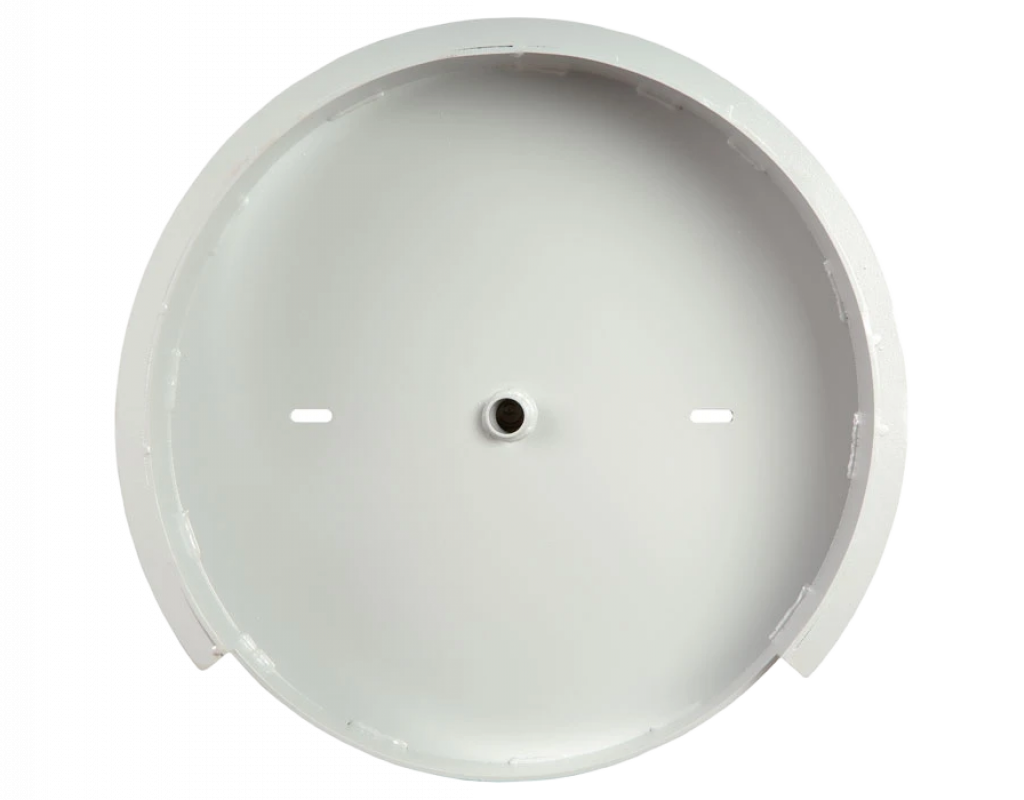

Устройство УЗНК представляет собой стальную плиту толщиной 5 мм круглой формы, оснащенную рычажно-винтовым механизмом. Бортик запорного устройства устанавливается на опорную зону, предназначенную для верхней крышки люка. Рычажно-винтовой механизм с помощью двух болтов с самоконтрящимися гайками соединяется с закрепленным на плите швеллером. Все рабочие узлы и крепежные детали устройства УЗНК изготовлены из нержавеющей стали и латуни. Для защиты от коррозии стальная крышка и рычаги покрыты порошковой краской.
Система приводится в действие вращением специального эксцентрикового ключа. В рабочем положении стальная крышка блокирует проникновение внутрь колодца за счет того, что рычаги запорного рычажно-винтового механизма разведены и упираются снизу в верхнее перекрытие колодца.
В УЗНК применено инновационное техническое решение, позволяющее добиться равномерного раздвигания системы рычагов в горловине колодца, даже при ее значительном уклоне, относительно корпуса люка. Угол разведения рычагов может быть отрицательным. Это позволяет устанавливать УЗНК на конструкции, с минимальной толщиной верхнего перекрытия.
Для установки устройства УЗНК дополнительно приобретаются: ключ; комплект крюков для установки (извлечения) разблокированного УЗНК; удлинители рычагов (УР-340 или УР-600), если высота горловины колодца превышает 430 мм.
Перед заказом запорного устройства нижней крышки для установки на ранее смонтированный люк или плиту, необходимо точно знать диаметр посадочного места.
Компания «СВЯЗЬСТРОЙДЕТАЛЬ» принимает заявки на изготовление устройств УЗНК по индивидуальным размерам заказчика. Дополнительно на запорное устройство мы устанавливаем металлическую информационную табличку размером 120х60 мм с текстом предоставленным заказчиком. Надпись на табличке формируется путем прожигания металла на лазере. Стоимость изготовления такого устройства необходимо уточнять при заказе.
Гарантийный срок эксплуатации – 1 год.
Комплектация:
Плита | 1 шт. |
Рычажно-винтовой механизм | 1 шт. |
