ДОТс-П-04У-10кН
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Допустимая растягивающая нагрузка, кН | 10 |
| Допустимая раздавливающая нагрузка, Н/см | 300 |
| Кол-во волокон | 4 |
| Тип волокон | G.652.D+G.657.A1 |
| Производитель ОВ | Corning |
| Номинальный наружный диаметр ОК, мм | 11,9 |
| Мин. радиус изгиба ОК, мм | 178,5 |
| Рабочая температура, °С | -60…+70 |
| Температура монтажа, °С | -30…+50 |
| Транспортировка и хранение, °С | -60…+70 |
| Срок службы, лет | 25 |
| Масса ОК, кг/км | 111 |
Описание
Кабели марки ДОТс применяются для подвеса на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий передач, столбах освещения, энергообъектах, между зданиями и сооружениями. Также допускается использование при строительстве ВОЛС в кабельной канализации, трубах (включая метод пневмопрокладки), блоках, тоннелях, коллекторах, по мостам и эстакадам.

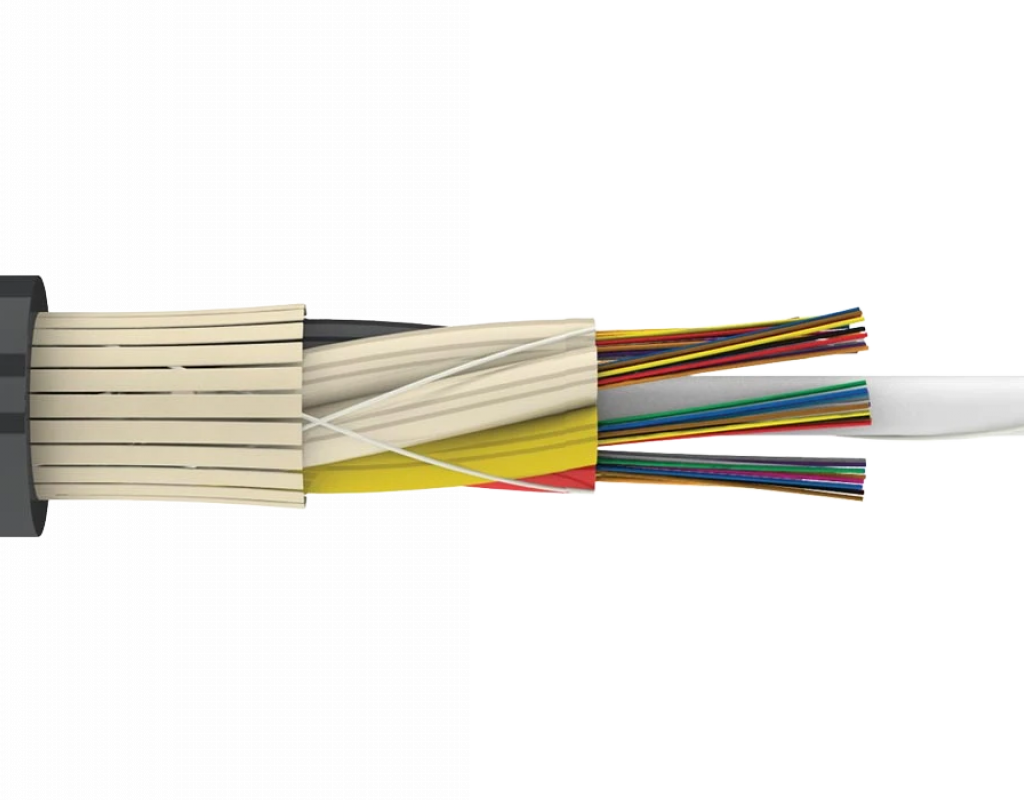

Конструктивно представляет собой повив оптических модулей вокруг стеклопластикового прутка защищенный слоем упрочняющих стеклонитей, которые покрыты наружной оболочкой из полиэтилена средней плотности. Свободное пространство в оптических модулях и в сердечнике заполнено гидрофобным гелем.
Кабели марки ДОТс производства завода Инкаб являются экономичным и самым легким вариантом самонесущих кабелей. Легкая конструкция отличается от стандартной отсутствием промежуточной оболочки и межмодульного гидрофобного геля. За счет этого конструкция приобретает свои отличные от других конструкций преимущества.
Комплектация:
Кабель поставляется на деревянных барабанах ГОСТ5151-79. К каждой строительной длине прилагается паспорт.
Диаметр кабеля, мм: 3
Тип оптического волокна: G.652D
Тип шнура: Симплекс (одиночный)
Длина шнура, м: 5
Вносимые оптические потери, dB: ≤ 0,3
Max, dB: ≤ 0,5
Затухание отражения, дБ: UPC ≥50
APC ≥65
Усилие натяжение: до 60N
Тип разъема 1: SC/APC
Тип разъема 2: SC/APC
Цвет (внешний слой): Красный с синими полосами
Цвет (внутренний слой): Синего цвета
Наружный диаметр, мм: 225
Сопротивление удару: N (нормая)
Сопротивление изгибу: Жесткая
Герметичность соединений, ГОСТ 14254-96: IP68
Электрическая прочность, мин: не менее 15
Термостабильность при t 200 °С, мин: не менее 120
Теплопроводность, Вт(м·К): 0,7 ± 0,2
Масса трубы, кг: 116,22
Радиус изгиба, °: не менее 20
Стойкость к пробою электрической дугой, кВ: более20
Испытание раскаленной проволокой, °С: 750
Кольцевая жесткость SN, кН/м²: 16
Твердость по Шору D (наружный слой): 66
Макс. усилие тяжения Fmax, кН: 187
Код усилия протяжки: F3
Внутренний диаметр, мм: 198,2
Сопротивление сжатию, Н: 1250
Сопротивление изоляции, мОм: более 100
Толщина стенки, мм: 13,4
