Вставка ремонтная ВРО-24 300м (Fibrlok)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 30 |
| Габаритные размеры, мм | 400х600х1200 |
| Температурный диапазон эксплуатации, °С | от -40 до +50 |
| Температурный диапазон монтажа ОК, °С | от -30 до +50 |
| - вносимое затухание, дБ | не более 0,3 |
| - затухание отражения, дБ | не менее 50 |
Описание
Предназначена для оперативного временного восстановления работы волоконно-оптической линии связи при повреждении оптического кабеля.

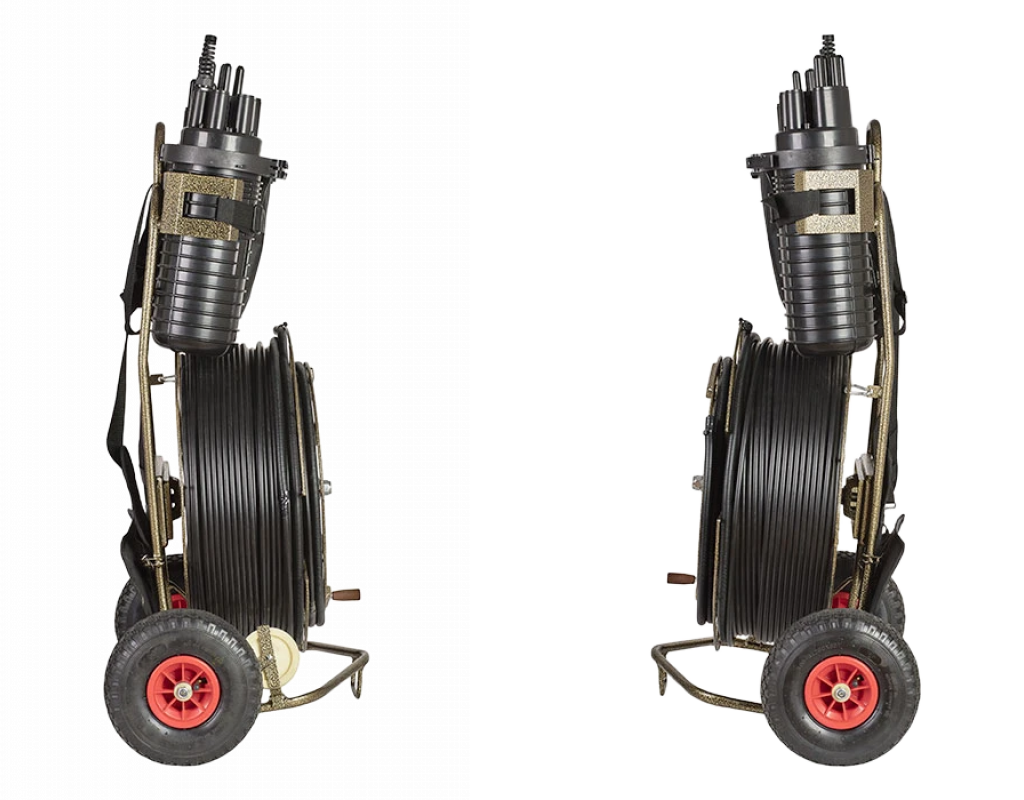

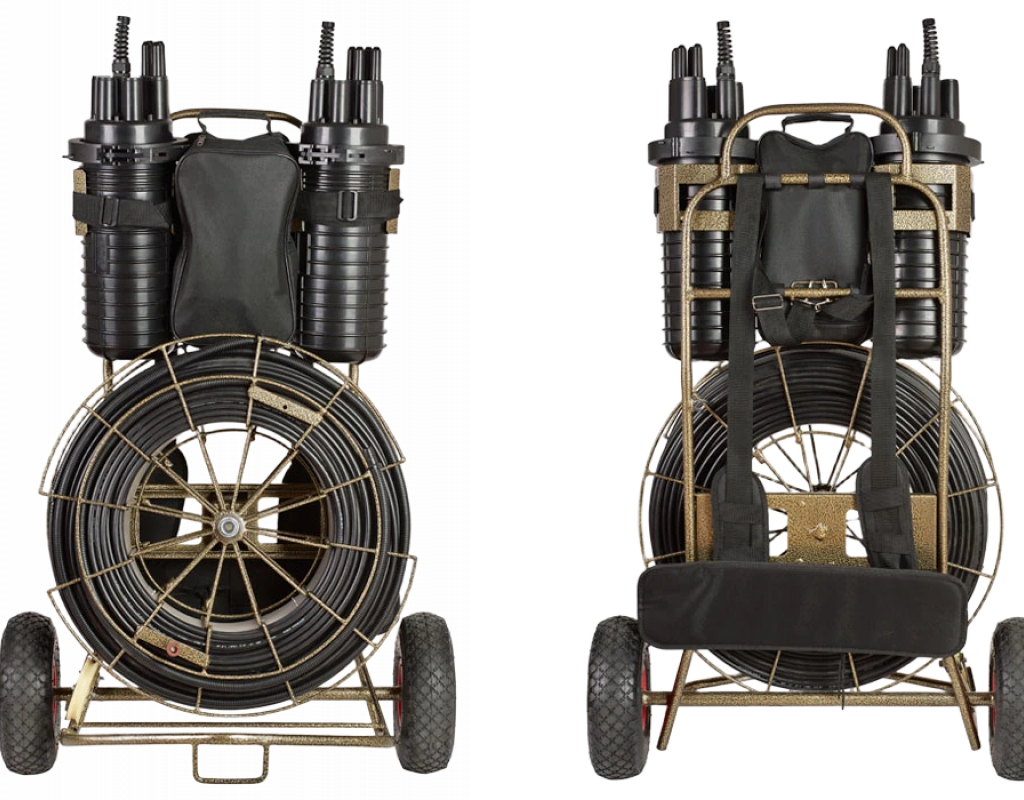

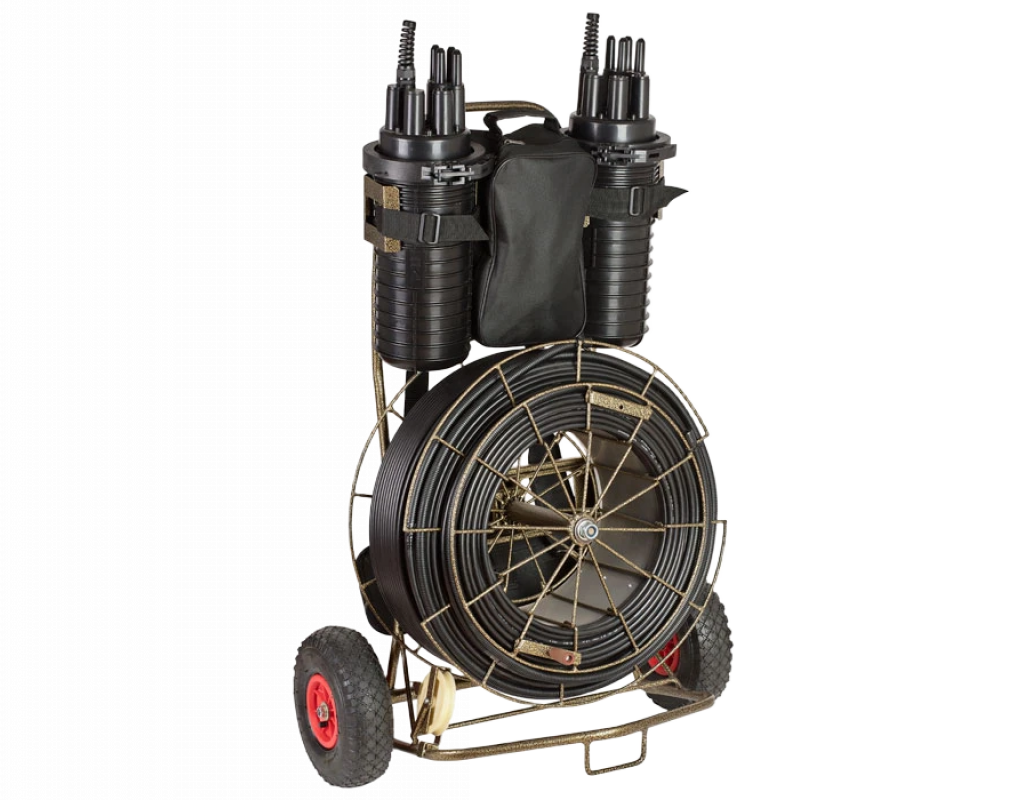

Изделие состоит из подготовленных для быстрого монтажа отрезка ОК и двух оптических муфт. В комплект ВРО входят также необходимые материалы и инструменты для проведения ремонтных работ. Оптический кабель в транспортном положении размещен на вращающемся барабане, закреплённом на раме, снабженной наплечными ремнями для переноски ВРО на спине к месту аварии. Концы ОК предварительно разделаны и подготовлены для ввода в муфты. В транспортном положении разделанные концы ОК размещены в защитных гофротрубах. Оптические муфты, предназначены для подсоединения ОК ремонтной вставки к неповрежденным участкам аварийного кабеля. Подключение волокон поврежденного оптического кабеля к волокнам ОК вставки осуществляется при помощи механических соединителей типа Fibrlok, входящих в состав изделия. Для обеспечения контроля качества непосредственно во время проведения монтажа ОВ, первой необходимо монтировать муфту, ближайшую по отношению к месту расположения измерителя с рефлектометром.
Максимальная мерная длина ОК вставок ВРО 300 метров. При необходимости проведения временного восстановления аварийных участков большей длины, необходимо использовать Аварийный транспортируемый кабельный комплект АТКК.
Комплектация:
| Рама | 1 шт. |
| Катушка | 1 шт. |
| Кабель | 300 м |
| Муфта МТОК В3 | 2 шт. |
| Комплект для ввода ОК №3 | 4 шт. |
| Соединитель механический Fibrlok II | 48 шт. |

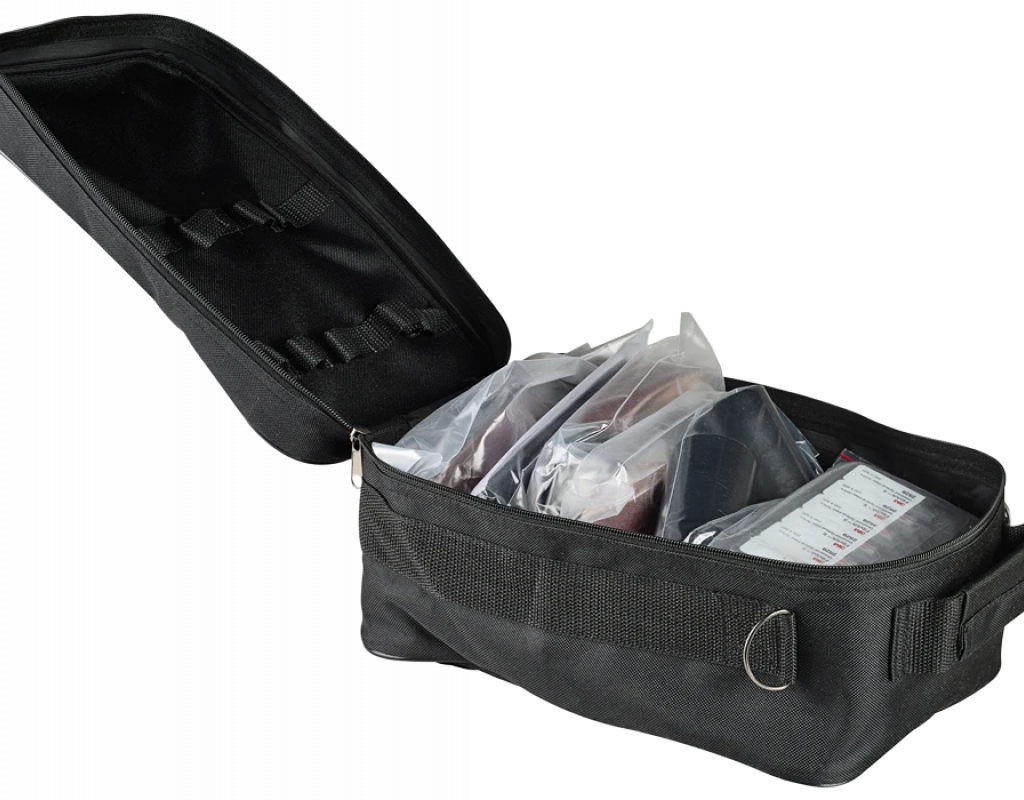

| Комплект для монтажа | 1 шт. |
