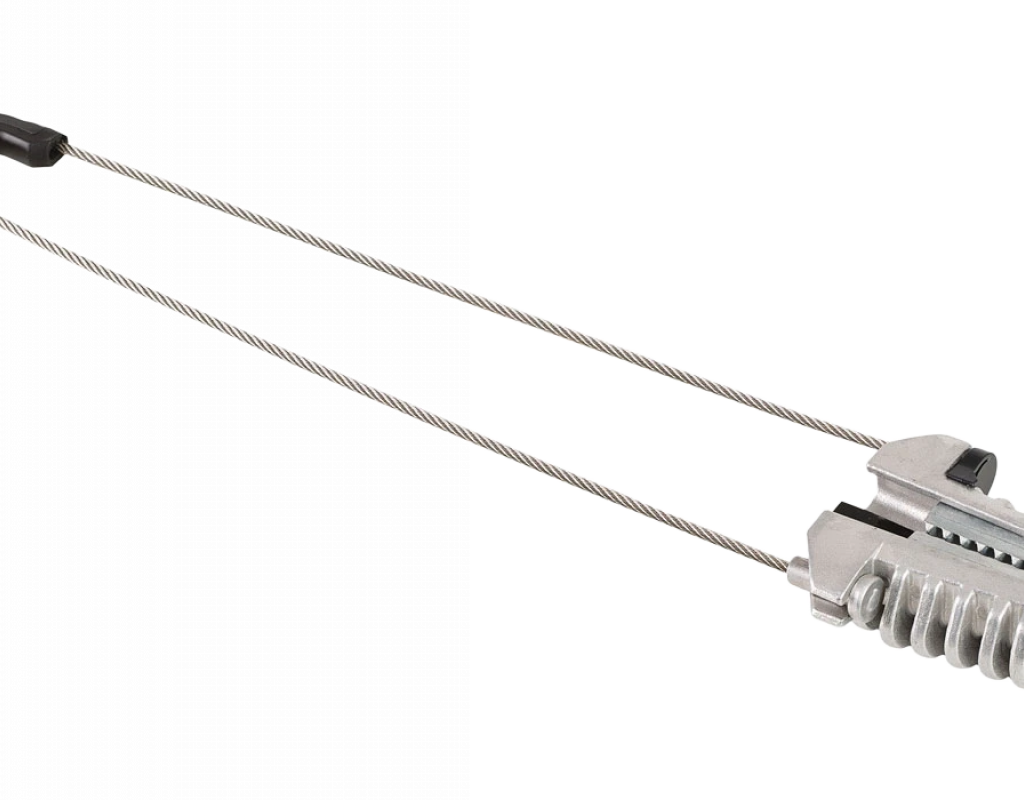

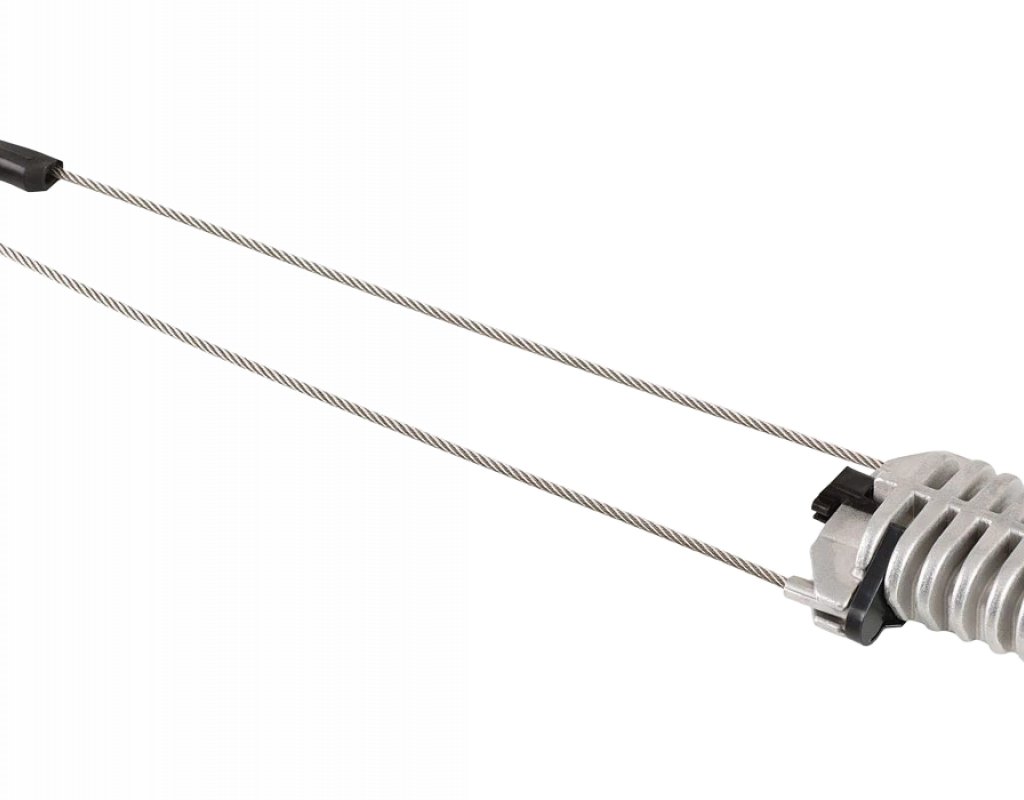

Зажим анкерный PA-10-320
Номенклатурный номер: 130801-02883
Условия возврата
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Материал | Алюминиевый сплав |
| Масса, г | 200 |
| Макс. рабочая нагрузка, кН | 16 |
| Диаметр троса по изоляции, мм | 5-10 |
| Длина петли, мм | 320 |
Описание
Предназначен для натяжного крепления оптического кабеля с выносным силовым элементом. Применяется для кабеля с силовым элементом, выполненным из стального троса.
Зажим состоит из открытого конического корпуса усиленного ребрами жесткости, пары зубчатых клиньев (зажимное устройство) и гибкой петли. Устанавливается парами в начале, конце и в интервале 3- 5-ти опор по протяженности кабельной линии.
Комплектация:
| Зажим в сборе | 1 шт. |
